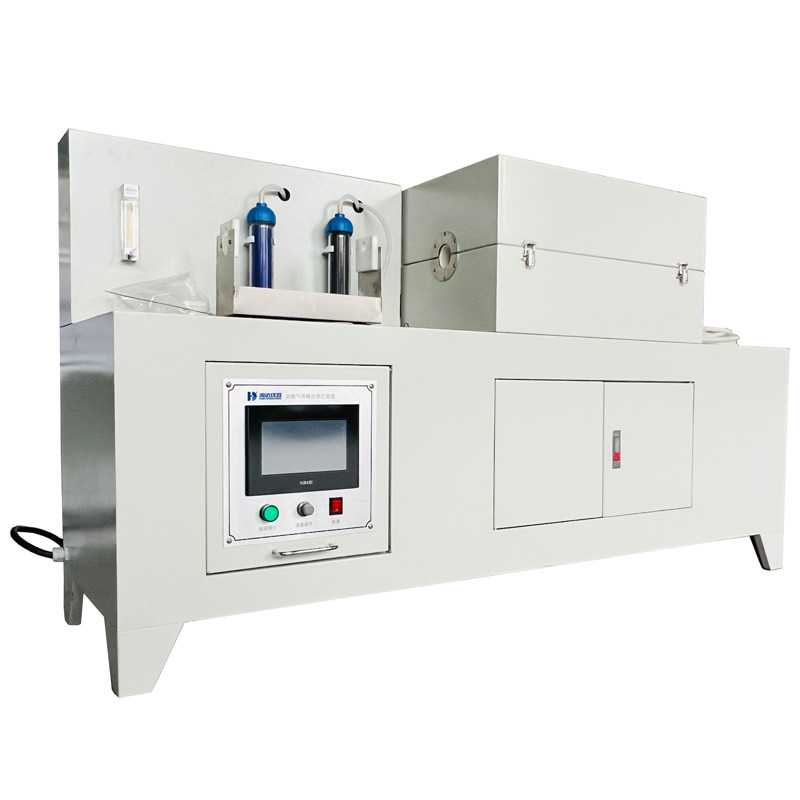

Dispositivo di misurazione delle emissioni di gas alogenico acido

Dispositivo di misurazione delle emissioni di gas alogenici

Descrizione:

Questo apparecchio misura il valore del pH, l'acidità e la conduttività dei gas emessi durante la combustione dei materiali dei cavi o dei cavi ottici.È utilizzato per determinare il contenuto totale di gas alogeno acido nei cavi ignifughi a basso contenuto di alogeno e nei cavi ignifughi privi di alogeno e per valutare l'acidità dei gas mediante misurazioni del pH e della conduttività.

Compliance STandardi:

GB/T 17650.1 (Metodi di prova per i gas sviluppati durante la combustione di materiali provenienti da cavi o cavi ottici)
GB/T 17650.2-8
IEC 60754-1:1994, IEC 60754-2:1991
GB/T 19666-2005 (Regole generali per fili e cavi ignifughi e ignifughi)
GA 306.1-2007 (Sezione 6.3.4), GA 306.2-2007 (sezione 6.3.4)

UL 2556-2007 (sezioni 9.10 e 9.11)

1Forno tubolare:

Camera di riscaldamento:Lunghezza effettiva: 600 mm; diametro: Ø42 mm.

Sistema di riscaldamento:Sistema di riscaldamento elettrico regolabile; Potenza: 220V/10KW (cfr. figura 1).

2. tubo di combustione:

Materiale:Tubo refrattarie di silice resistente alla corrosione.

Dimensioni:Diametro interno: 40 mm; lunghezza di protrusione all'ingresso: 60×200 mm; lunghezza di protrusione all'uscita: 60×100 mm (per consentire l'espansione termica).

3Barca a combustione:

Materiale:Tubo di quarzo fuso.

Dimensioni:Lunghezza: 100 mm; Larghezza: 25 mm; Profondità: 10 mm.

Meccanismo di alimentazione:Azionato da un magnete a barra e da un filo di platino.

4- Raccolta del gas:

Bottiglie di assorbimento:Due flaconi; uno dotato di agitatore magnetico e contenente 220 ml di soluzione di idrossido di sodio.

5Sistema di approvvigionamento di gas:

Misuratore del flusso d'aria:Intervallo regolabile: 20×200 ml.

Compressore:Fornito dall'utente.

6. campionamento:

Quantità di campione:500-1000 mg.

7. Misurazione del tenore di acido alogenico:

Balanza analitica (facoltativo):Precisione: 0,1 mg.

Calcolatore di pH digitale:Precisione: pH 0,02.

Misuratore di conduttività:Intervallo: 0 ‰ 1 × 105 μS/cm.

Sistema di controllo:PLC + touchscreen Weintek per un funzionamento preciso e facile da usare.

8- Componenti chiave:

• Forno di riscaldamento tubulare (1 set)
• Tubo di riscaldamento al quarzo (1 set)
• Casella di controllo (1 unità)
• Agitatore magnetico (1 unità)
• Flusso filtrante (500 ml, 2 unità)
• Bottiglia per il lavaggio a gas (500 ml, 2 unità)
• Termocoppia di tipo 1.5 (1 serie)
• tubi di silicone (3 metri)
• tubi di gomma (2 metri)
• Barche a combustione (20 unità)
• Calcolatore di pH digitale (1 unità)
• Misuratore di conduttività (1 unità)
