| Metodo di controllo: | regolatore programmabile | Potere: | Elettronico |
|---|---|---|---|
| Nome di prodotto: | apparecchiatura di collaudo della mobilia | uso: | valutazione delle coperture elettriche ed elettroniche dei prodotti |
| Tipo: | tester dell'elettrodomestico | Alimentazione elettrica: | AC220 ± 10%, 50HZ |
| Evidenziare: | Prove ambientali attrezzature,camera di prova di temperatura di umidità |
||

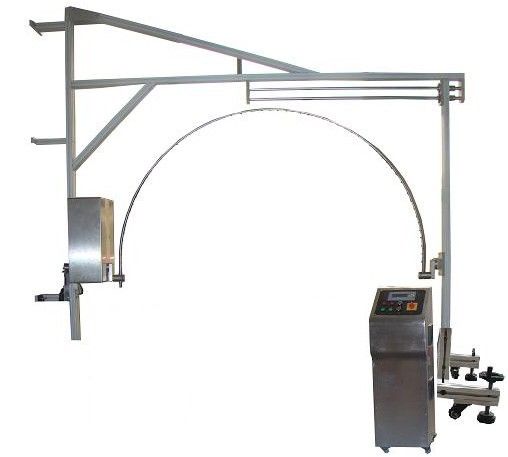

Camere di prova ambientali, tester incurvato dell'elettrodomestico della pioggia della metropolitana del pendolo
Scopo:
Il tester incurvato dell'elettrodomestico della pioggia del tubo del pendolo pricipalmente è usato per la valutazione delle coperture elettriche ed elettroniche dei prodotti, guarnizioni nell'acqua dopo la prova, o se il periodo della prova assicurarsi che le attrezzature e le componenti nella buona prestazione di funzionamento e nello stato tecnico, mentre il prodotto durante il trasporto o in uso può essere conforme alle implicazioni di inondazione per la base fornita di rimandi di norme tecniche del prodotto. Applicabile ai termini naturali come la base per la prova della pioggia artificiale, senza una pioggia del forte vento, indipendentemente dagli esemplari nella temperatura dell'acqua e di temperatura elevato tramite l'introduzione di molta acqua.
Principio:
La macchina consiste della struttura d'oscillazione del tubo, l'azionamento del tubo di oscillazione, il lavoro della tavola rotante, un controllo elettrico di quattro parti, compreso lo schermo della torretta, serbatoi, il dispositivo che prova, piani di riflusso di pressione di acqua di comando è fatta di produzione del piatto della scatola della linea sottile dell'acciaio inossidabile, scaffale del tubo del pendolo per la lega di alluminio.
1, il tubo dell'oscillazione del pendolo: con il riduttore) regolatore programmabile (del driver dello SpA, del motore, i cuscinetti e l'altra implementazione della trasmissione meccanico.
2, la tavola rotante di lavoro: l'ingranaggio con comando a motore gira la turbina per raggiungere la velocità di rotazione della tavola della piattaforma girevole ha uno sbocco elettrico in tensione che fornisce i bisogni dell'elettricità del campione.
3, l'ugello: Secondo la dimensione dell'esemplare per determinare il raggio di curvatura d'oscillazione del tubo. Il condotto a becchi speciale dell'ugello staccabile secondo i requisiti del cambiamento standard dell'apertura in qualunque momento, fatti in modo che le goccioline di acqua abbiano emesso l'ugello uniformemente adeguato di flusso diviso in due colori, zone non edificate di IP3 (disposto da ogni lato del tubo concentrare di ° 60 si arca la soffiatura), quindi soltanto degli altri colori del foro di acqua è fornito nello stato chiuso al blu per IP4 (tubo della piena attività della soffiatura in un semicerchio di 180 °), che appena gli altri colori quando l'ugello può essere aperto simultaneamente.
4, canali navigabili: il drenaggio aperto della pioggia del tubo del pendolo deve essere considerato nella costruzione dovrebbe essere considerato quando, per potere scaricare rapidamente, non c'è nessun'acqua migliore. Inoltre essere fornito di considerevole serbatoio di capacità per fornire i requisiti della prova.
In secondo luogo, secondo la norma
| Questo strumento ha una norma citata | GB2423.38-90, GB/T4942.2/93, GB4208, GB4706, GB7000. |
| In terzo luogo, le specifiche dello strumento (tabella 1) | |
| Specificazione dell'oggetto | |
| Raggio del tubo di oscillazione | 0.4m, 0.6m, 0.8m, 1.0m |
| Libero stabilito di angolo del tubo del pendolo, ma non più di ° 360 | |
| Metta la distanza fra i fori 50mm | |
| Diametro del foro 0.4mm dello spruzzatore del tubo di oscillazione | |
| Pressione dell'acqua piovana | 50 ~ la direzione 150kpa (ripetitore) può essere regolata/o cliente auto-pressurizzato |
| Velocità del banco di prova | 1 ~ 3r/min (regolabile) |
| Dimensione pesante, grande prodotto ¢ 600-800mm, altezza 200mm del banco di prova (dalla terra) | |
| Luce, piccolo prodotto ¢ 200/300mm, altezza 700-1200mm (regolabile dalla terra) | |
| Acqua pulita dello spruzzo dell'acqua dolce | |
| Motore di azionamento del tubo del pendolo con il sistema del servocomando | |
| Motore Taiwan della piattaforma girevole, motore di coppia di torsione di Himachal «di SIGMA» piccolo, voce bassa, velocità costante | |
| Accuratezza 0,2 del tester di pressione e del misuratore di portata | |
| Alimentazione elettrica | AC220 ± 10%, 50HZ |
| Dimensione a macchina | (1200-3200) × 2000mm del × 800mm di millimetro |
