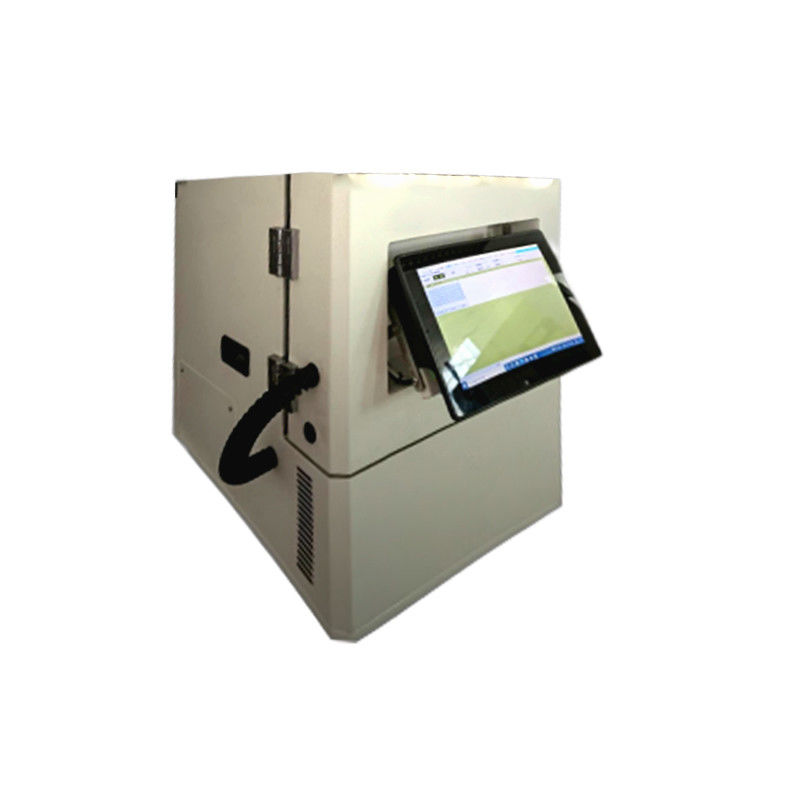

Attrezzatura di prova intelligente di SATA Chip Recognition Test Machine

Attrezzatura di prova intelligente di SATA Chip Recognition Test Machine

Caratteristiche fondamentali:

1. Contributo alla prova dei prodotti di SATA;

2. Contributo a personalizzazione del numero delle provette prodotte per SATA, per esempio 96 pezzi, 124 pezzi, 196 pezzi, 256 pezzi, ecc;

3. Contributo allo sviluppo di micro e piccole personalizzazioni, per esempio 6, 12, 18, ecc;

4. Prova di sostegno (- 70 gradi - +180 gradi);

5. Contributo alle prove anormali di interruzione di corrente ed alle prove invecchiare;

6. Contributo a prova automatizzata del controllo della temperatura;

7. Contributo a controllo intelligente di tutte le prove facendo uso di software;

8. Contributo alla personalizzazione del software della prova;

9. Contributo a velocità di aria e ad equalizzazione di temperatura nella camera;

10. Contributo all'aumento di temperatura ed al controllo rapidi di caduta;

11. Contributo a sviluppo su misura di invecchiamento di SATA;

12. Contributo a controllo di reti, permettendo controllo del fuori sito della prova e dell'esame dei risultati dei test;

13. contributo a prova telecomandata di APP;

Componenti principali della macchina:

1. Il sistema di prova completo consiste di un livello e la camera di bassa temperatura, la scheda madre del PC della PROVA, i bordi di PM e della BATTISCOPA, i dispositivi della prova di ESD, i cavi del CAVO di dati della trasmissione, ESD anteriore e posteriore hanno isolato i pannelli della fibra, l'elaboratore centrale di funzionamento della piattaforma del touch screen, le spine di sigillatura su misura, supporto della scheda madre del PC della parte anteriore di ESD, l'alimentazione elettrica speciale della prova, bordi di FPGA, ecc.

Componenti di hardware principali:

1. Schede madri della prova del PC della PROVA;
2. Bordi della BATTISCOPA;
3. Circuiti della macchina e componenti completi di controllo di potere;
4. Dispositivi della prova di ESD per i prodotti antistatici;
5. Strati d'isolamento antistatici della fibra di ESD anteriore e posteriore;
6. Guarnizioni del silicone per alta e resistenza a bassa temperatura;
7. Scaffali anteriori antistatici della scheda madre del computer di ESD;
8. Cavo del CAVO di dati della trasmissione;
9. Alimentazioni elettriche speciali della prova;
10. Commutatore di gigabit;
11. Ospite della console.

Componenti principali della sezione dell'hardware e del software:

1. PC della prova: 1 messo compreso la scheda madre, il CPU, HDD, il disco rigido e l'alimentazione elettrica. Il hardware del PC della prova pricipalmente è configurato secondo il seguenti PCT, PEZZO, MDT e FDS;
2. Console: un insieme degli ospiti di alta qualità del PC di tocco che possono controllare l'intera operazione del PC della prova, sono l'interfaccia di controllo per la prova, sono usati per inviare i comandi della prova e gli scritti di configurazione e sono il centro di comando della prova;

Descrizione dell'hardware intelligente dello SSD SATA e del sistema di prova integrato software:

1. Il sistema di prova intelligente dello SSD di PCIe è basato sulla piattaforma del sistema operativo Win10. Con il modo aperto di scripting, la temperatura di alta e camera a bassa temperatura e gli elementi della prova del prodotto di PCIE possono essere modificati a volontà ed i dati possono essere trasferiti tramite il sistema di LINUX ed il lubrificatore della strada per raggiungere l'operazione di un-clic, il controllo di rete, conservare la gestione dei dati di lavoro e intelligente e la conservazione permanente dei risultati dei test.
2. È progettato per l'affidabilità e la stabilità a lungo termine di SSDPCIE, compreso l'hardware, software e la progettazione del meccanismo, lo scopo è di fare la prova così automatizzata come possibile, gli oggetti di configurazione di prova più flessibili, i canali di prova disponibili di più e risparmia lo spazio.

Caratteristiche del sistema

1. I PCBA ed i dispositivi sono alloggiati in una camera su ordinazione con vari a dozzine di bordi di PC (secondo la dimensione della camera, le piccole camere per la verifica dello SSD e le grandi camere per produzione dello SSD). Ciò risparmia lo spazio ed aumenta il numero dei bordi da provare (diversità possono essere installate facilmente).
2. Una scheda madre del PC può essere collegata e collaudata con 6 SATA SSDs allo stesso tempo, sostenendo SATA2.0 e SATA3.0 il tipo SSDs.
3. Il software della prova personalizzabile di Windows e di Linux, contenuto della prova può essere configurato da uno o più archivi dello scritto. Supporta le vari prove di interruzione di corrente, Ustione-In-prova, prove del controllo del consumo di energia, ecc.
4. Un PC di Windows può essere collegato a parecchi pc del sistema di prova via Ethernet e lo scritto che pubblica dal lato di Windows può essere usato per controllare automaticamente la temperatura della camera e per eseguire gli elementi multipli della prova.
5. Contributo alla misura ed al controllo del consumo di energia dello SSD.
6. Funzione del ceppo di UART di sostegni per raccogliere tutti i messaggi inviati da ogni SSD nell'ambito della prova attraverso il suo porto di UART (le progettazioni dello SSD devono sostenere il collegamento dei segnali di UART alle dita specifiche dell'oro del perno).
7. Il software su ordinazione della prova di Linux si collega al bordo via l'interfaccia di USB.

Prova di riciclaggio di potere:

1. Lo scopo principale di questa prova è di verificare che lo SPOR stia funzionando correttamente. Ciò include solitamente quanto segue spegne le prove.
2. Dopo tutto lo SSD scrive i comandi è stato completato, il PC pubblica un comando immediato standby e poi spegne. Ciò è usata per il CAPPUCCIO SSDs di NOPLP.
3. Dopo tutto SSDwrite che i comandi sono completati, il PC è spento immediatamente. Dopo la potenza su ancora, tutti i dati redatti prima di ultima interruzione di corrente dovrebbero essere confrontati.
4. (SPOR) spenga mentre il writecommand è ancora in corso. Dopo la potenza su ancora, tutti i dati redatti prima di ultima interruzione di corrente devono essere confrontati.
5. Il filo di esecuzione di programma usato dal scrive lo SSD non è collegato con il filo di conto alla rovescia, in modo da spento casuale è garantito.
6. Prova del consumo di energia.
7. Il consumo di energia delle prove durante colto, scrive e gira al minimo per schermare fuori SSDs affamato di potere.
8. Test di performance.
9. Le prove leggono e scrivono la prestazione per schermare fuori SSDs anormale.
10. Prova di bruciatura.
11. Simile alla prova del modo della Ustione-In-prova LBA di Windows, 7 modelli sono disponibili.

Descrizione del PC della prova:

1. Il PC della prova pricipalmente è utilizzato per verificare la perdita di potere dello SSD, il confronto lettura /scrittura di massa, il disco pieno lettura /scrittura, prova invecchiare dei media con i modelli specificati, statistiche di nuovi cattivi blocchi e la prova di conformità, il PCT della prova ecc. pricipalmente è divisa nelle seguenti categorie: PCT, PEZZO, MDT e FDS.
2. PCT (prova di riciclaggio di potere): Prove anormali di perdita di potere del vario modello, verificando elaborazione della perdita di potere e ricostruzione degli algoritmi dello SSD, verificanti l'integrità dei dati durante la perdita di potere anormale.
3. HA MORSO (prova di bruciatura): verifica che i vari modelli siano letti in sequenza o a caso/scritti e l'impatto di vari modelli sui media.
4. MDT (prova dell'Multi-azionamento): Verifica che lo SSD sostenga i comandi della specificazione ATA1-8, invii i comandi di sostegno allo SSD e verifica che i risultati abbiano no
5. I risultati saranno verificati per tutti i problemi.
6. FDS (ricerca completa dell'azionamento): Un azionamento completo leggere e scrivere operazione sullo SSD per verificare che la tavola di tracciato sia corretta;

Il PC della prova ha dettagliato le caratteristiche:

1. Prova di riciclaggio di potere del PCT

1. Configurazione di vari modelli;
2. Configurazione delle dimensioni letturi /scritturi di dati;
3. Sequenziale contro le configurazioni letturi /scritturi casuali di confronto;
4. verifica di spento anormale contro integrità dei dati spenta normale;
5. scripting per controllare ciclo iniziale e spegnere i periodi;
6. Specificando le operazioni letturi /scritturi di dati per LBAs;
7. Gli algoritmi difficili dello SSD per spengono l'elaborazione e la ricostruzione;
8. stabilità difficile di UPS e valori capacitivi della domanda del carico;
9. Prova dei tempi dello stivale del disco;
10. Verificare la stabilità delle funzioni di gestione del potere del prodotto;
11. Invecchiamento difficile di UPS dei dischi della prova;
12. Prove dei componenti elettronici livelli del bordo a saldatura al livello ed alle basse temperature;
13. la possibilità di usando per verificare la protezione di interruzione di corrente dei prodotti dello SSD sul mercato
14. verifica di compatibilità dello SSD con le varie schede madri;
15. Verifica di disposizione;
16. Il salvataggio automatico dei ceppi della prova e regolare si carica;

1. Prova PUNGENTE di bruciatura

1. Convalida di corrispondenza e della prestazione letturi /scritturi sequenziali per vari zoccoli;
2. verifica dei confronti e della prestazione letturi /scritturi casuali per il vario zoccolo;
3. Statistiche sull'impatto di vari modelli sui media;
4. Prova di invecchiamento di vari prodotti dello zoccolo;
5. Prova completa ed automatica di tutti i modelli;
6. Il conteggio ed il modello di settore possono essere scritti secondo copione;
7. Il tempo della prova per la verifica lettura /scrittura di confronto può essere fissato;
8. Conteggio dei blocchi cattivi nuovi durante la prova;
9. Specifichi la dimensione della pagina per verificare la funzionalità completa del prodotto;
10. Verifica del percorso dei dati fra la RDT, istantanea e l'interfaccia;
11. Verifica di stabilità lettura /scrittura casuale di prestazione dello SSD;
12. Conservi automaticamente i ceppi della prova e carichili ad intervalli regolari;

1. Multi prova dell'azionamento di MDT

1. Numero del settore configurabile;
2. LBA28 e LBA48 sono configurabili;
3. Verifica della compatibilità dei protocolli dell'interfaccia del prodotto;
4. Verifica del contributo del prodotto ai comandi specificati nel protocollo e nelle sue statistiche;
5. La possibilità di precisazione dei comandi eseguire le prove pertinenti sul prodotto;
6. verifica delle operazioni letturi /scritturi per il comando di DATI ed il confronto dei dati;
7. Verifica del supporto di comando di NO--dati;
8. Il salvataggio automatico dei ceppi della prova e regolare si carica;

1. Ricerca completa dell'azionamento del FDS

1. Disco pieno colto e scrivere le operazioni per verificare la precisione del disco che traccia tavola e per realizzare le operazioni di confronto;
2. I numeri del settore e del modello sono configurabili;
3. Sincronizzazione configurabile per le operazioni letturi /scritturi;
4. Schermatura di istantaneo per i blocchi cattivi ed i blocchi deboli;
5. Convalida della RDT contro tutti i blocchi di flash;
6. Verifichi che l'algoritmo dello SSD che traccia la tavola sia corretto;
7. Salvataggio automatico dei ceppi della prova e di caricarsi regolare;
